門禁系統隊布線施工有什么要求？

　　門禁系統在進行安裝時有非常多的注意事項需要大家留意，不然安裝之后的使用效果不佳，還會出現一種問題就是經常性的出現小故障等。因此，在安裝門禁系統時就需要注意這些問題。現在小編要為大家介紹的就是門禁系統對施工布線有哪些要求。

　　讀卡器到控制器的線，建議用8芯屏蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線），數據線 Data1 Data0互為雙絞更好。線截面積建議0.22平方毫米以上。最長不可以超過100米。屏蔽線接控制器的GND。加粗或者雙股合一股給讀卡器供電，有助于提升讀卡器的性能。（也可以采用其他多芯屏蔽的五類線）


　　按鈕到控制器的線，建議采用兩芯線，線徑在0.3平方毫米以上。

　　電鎖到控制器的線，建議使用兩芯電源線，線截面積在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，最長不要超過100米。門磁到控制器的線，建議選擇兩芯線，線徑在0.22平方毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警互鎖等功能，門磁線可不接。

　　通訊線：（控制器到控制器，控制器到電腦）

　　485通訊方式的系統：控制器到控制器之間，以及控制器到轉換器的線，建議使用8芯屏蔽雙絞網線。線徑在0.22平方毫米以上，485+和485-一定要互為雙絞，其它6芯備用，屏蔽線可不接，如果通訊不暢通，可以考慮用屏蔽線將所有控制器的GND進行連接，或者在485總線的最后一臺控制器的485＋和 485-之間并聯120歐姆的終端電阻來改善通訊質量。

　　485總線長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的復雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。控制器和控制器的連線必須是一個連一個的手牽手的總線結構，不能分叉或者有星型連接。

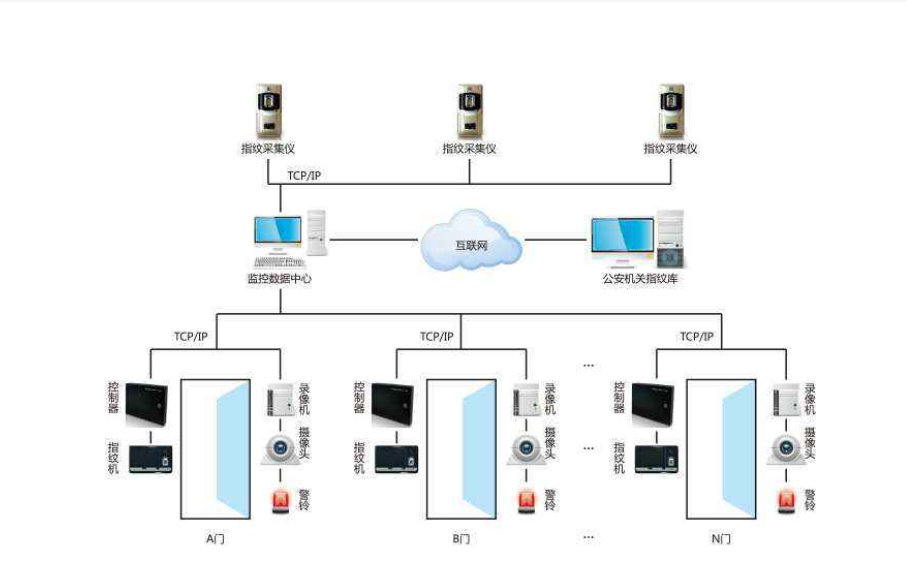

　　TCP/IP通訊方式的系統：和電腦網絡的布線的方法一樣，控制器到HUB用普通網線，距離要小于100米，越長對線的質量要求越高。建議使用有品牌的網線。

　　其他注意事項：

　　所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。

　　雖然控制器具備了良好的防靜電防雷擊防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

　　建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。

　　請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。

　　不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。

　　不要將控制器和其他大電流設備接在同一供電插座上。

　　讀卡器按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。

　　控制器建議安裝在弱電井等便于維護的地點。

　　接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
